今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百二十三雙向單箭頭的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百二十三雙向單箭頭,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

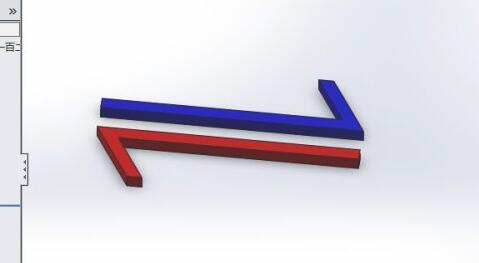

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活直線命令，畫一個下圖所示的單箭頭輪廓，

長200，寬10，高50，角度60°

激活直線命令，畫一橫一豎兩個中心線，作為輔助線，

注意起點是輪廓的下邊線中點，

然后激活圓命令，以?xún)蓚€(gè)中心線的交點為圓心畫過衣蛾圓，尺寸無所謂，但是圓必須轉為參考線。

點擊工具欄中的圓周陣列命令，

方向選擇參考線圓，角度180，數量2，要陣列的曲線選擇封閉的箭頭輪廓，

點擊√，完成并結束本次圓周陣列，

點擊退出草圖。

設置拉伸高度為10，

點擊√，完成并結束本次拉伸操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——特征”，

然后在出現的顏色對話框中指定一種顏色，

兩個箭頭指定兩種顏色，分別是紅色和藍色，

至此，

這個雙向單箭頭的建模操作就演示完成，本次練習結束。

相信通過教你SolidWorks三維建模訓練第一百二十三雙向單箭頭這篇文章能幫到你，在和好朋友分享的時候，也歡迎感興趣小伙伴們一起來探討。
