今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百二十一拔模正方體的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百二十一拔模正方體,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令 ，以原點為起點畫一個矩形，

雙擊修改尺寸：50x50，

點擊退草圖。

設置拉伸高度為50，

點擊√，完成并結束本次拉伸操作。

點擊工具欄中的拔模命令，軟件會彈出拔模對話框。

中性面選擇底面，

拔模面選擇四個側面，

拔模角度設置為20，

點擊√，完成并結束本次拔模操作。

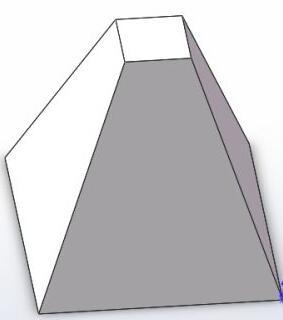

如下所示，

隱藏原點，這個正方體拔模的操作就完成了，

本次訓練結束。
