今天來聊聊一篇關于教你Proe三維訓練第四百拉伸草繪的文章,現在就為大家來簡單介紹下教你Proe三維訓練第四百拉伸草繪,希望對各位小伙伴們有所幫助。

工具/原料

電腦

proe軟件

方法/步驟

如下圖示，

打開Proe軟件，新建一缺省的實體零件

執行【拉伸——放置——定義——front面——草繪】，直接進入草繪環境，

激活矩形命令，畫一個正方形，

雙擊修改尺寸：邊長200，邊距離軸100，

激活直線命令，畫兩個相等的折線，

激活刪除段命令，刪除矩形的邊線，

點擊√，完成并退出草繪。

雙擊修改拉伸高度為10，

回車，完成并結束本次拉伸操作。

隱藏所有的基準，

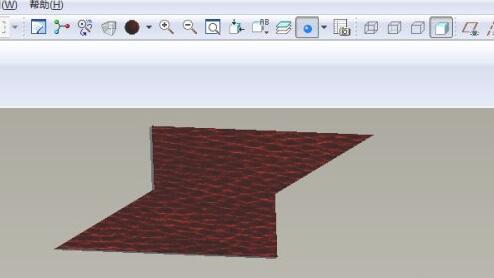

給實體上平面指定一種顏色效果，

至此，

這個簡單實體就創建完成，本次訓練結束。

相信通過教你Proe三維訓練第四百拉伸草繪這篇文章能幫到你，在和好朋友分享的時候，也歡迎感興趣小伙伴們一起來探討。
