工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，畫一個正方形，邊長100，

激活圓角命令，畫四個圓角，半徑R25，

點擊退出草圖。

設置拉伸距離為20，

點擊薄壁特征，設置單向距離20，

回車，完成并結束本次拉伸操作。

點擊工具欄中的抽殼命令，

設置厚度為5，

點擊實體上平面，回車，完成并結束本次抽殼操作。

隱藏原點，點擊實體，在彈出的臨時工具欄中點擊“外觀——零件”，

然后在右邊的外觀中找到“拋光鋼”指定給實體，

再重復上色步驟，給槽底平面指定黑色，

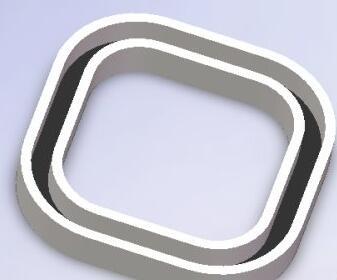

至此，

這簡單實體的建模操作就演示完成，本次練習結束。
