今天和大家分享下90度彎頭的防樣畫法，接下來我們一起看步驟吧！

鉛筆、橡皮、直尺、白紙、圓規

先用鉛筆和直尺在白紙上畫一個直角。

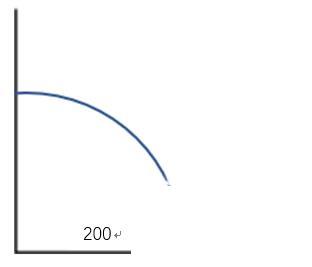

假設需要半徑為200的管，在圖中標明。

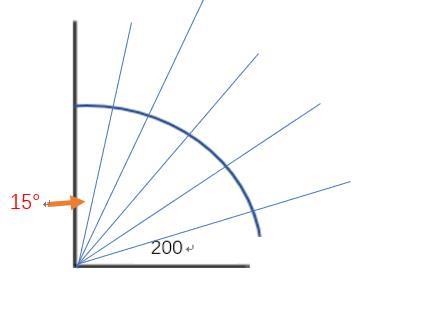

假設半節數為4，那么等分點N=（半節數-1）*2，這里等分點為6，如下圖所示畫出6個等分點。

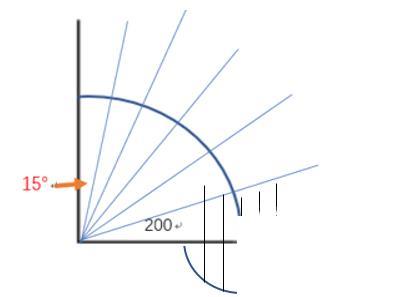

以扇面與底邊的交叉點為圓點，作半徑為54.5的半圓，將弧6等分，并過6等分點向底邊作垂直線。

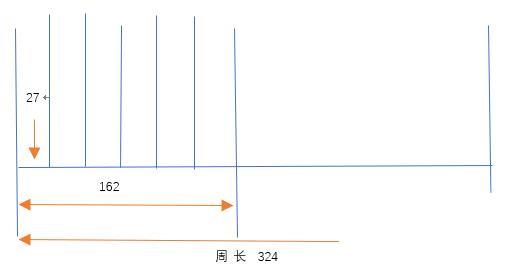

部分展開圓管周長部分，標記等分點。

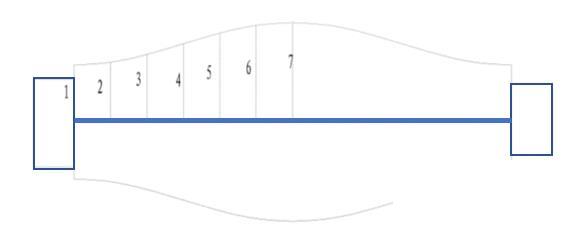

在第5歩中圖中的等分線上取半節，投影圖上對應的投影線距離，用光滑曲線將截取點連接起來，再對稱對折就完成了。
