今天來聊聊一篇關于教你SolidWorks三維建模訓練第一百三十九簡單拉伸的文章,現在就為大家來簡單介紹下教你SolidWorks三維建模訓練第一百三十九簡單拉伸,希望對各位小伙伴們有所幫助。

工具/原料

電腦

SolidWorks軟件

方法/步驟

如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活圓命令，以原點為圓心畫兩個圓，

大圓直徑ø200，小圓直徑ø100。

激活直線命令，分別以小圓的上下端點為起點，向右畫一個水平線段與大圓相交，

激活裁剪命令，裁剪大圓和小圓的圓弧，

點擊退出草圖。

回到拉伸對話框，

設置拉伸距離為30，

回車，完成并結束本次拉伸操作。

點擊工具欄中的圓角命令，

設置半徑R5，

ctrl+a，選中實體的所有邊線，

回車，完成并結束本次圓角操作。

隱藏原點，點擊實體，在臨時工具欄中點擊“零件”，

然后從右邊的外觀中拖一個“拋光鋼”效果到實體上，

至此，

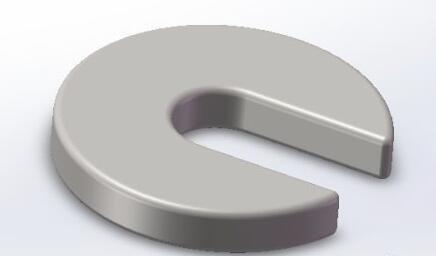

這個簡單三維實體就建模完成，

本次訓練結束。

相信通過教你SolidWorks三維建模訓練第一百三十九簡單拉伸這篇文章能幫到你，在和好朋友分享的時候，也歡迎感興趣小伙伴們一起來探討。
