如下所示，

打開SolidWorks軟件，新建一空白的零件，

保存為：

執行【拉伸凸臺/基體——上視基準面】，進入到草圖環境，

激活矩形命令，以原點為起點畫一個矩形，

激活智能尺寸命令，標注尺寸100x50，

點擊退出草圖。

回到拉伸對話框，

設置拉伸距離為10，

回車，完成并結束本次拉伸操作。

點擊草圖工具欄中的草圖繪制，

點擊實體的上平面，直接進入草圖。

激活直線命令，畫一個斜線段，

激活智能尺寸命令，標注尺寸：上下兩個距離都是20，

點擊退出草圖。

執行【插入——曲線——分割線】，

分割類型選擇“投影”，

選擇實體平面，選擇草圖曲線，

點擊√，完成并結束本次分割線的操作。

點擊平面，在出現的臨時工具欄中點擊“面”，

然后點擊“高級”，點擊“瀏覽”，選擇好圖片，

點擊“基本”，再點擊√，完成并結束外觀貼圖操作，

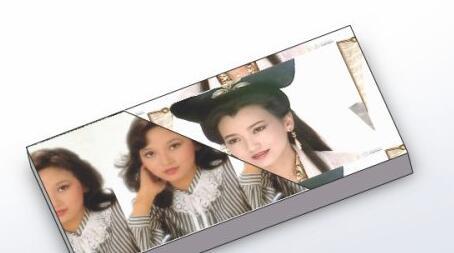

用這種方法在實體上平面上貼上兩種不同的圖片，

至此，

這個三維建模完成，本次訓練結束。
