英偉達的Ampere架構如何改善公司的游戲顯卡 仍然是個謎。但是在周四，Nvidia首席執行官黃仁勛(Jensen Huang)談到了這項技術將如何增強公司的企業GPU。

Ampere架構將首先出現在A100中，A100是為數據分析和科學計算而設計的圖形卡。根據Nvidia的說法，與三年前該公司的V100 GPU相比，當運行AI驅動的應用程序時，A100的性能將提高20倍。

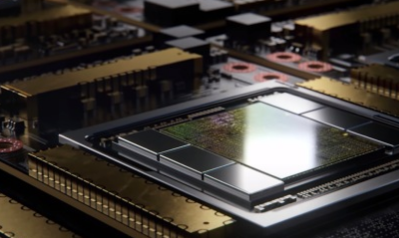

新卡本身包含542億個晶體管，6,912個CUDA內核，40GB的內存大小，可以產生1.6 TB /秒的內存帶寬，這在Huang看來是業界首創的。該公司借助臺積電的7納米制造技術能夠做到這一點，該技術可以在硅片上封裝更多的晶體管。
